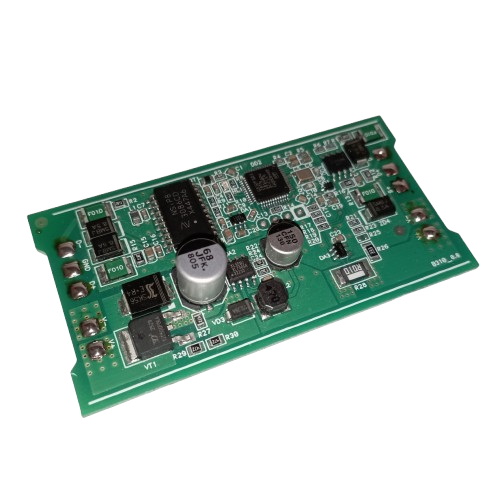

RDM/DMX RESPONDER — компактный контроллер, предназначенный для добавления поддержки протокола RDM (Remote Device Management) светильникам и другим DMX-устройствам, изначально не оснащённым функцией удалённой настройки и диагностики.
Контроллер устанавливается между линией DMX/RDM и управляемым устройством и позволяет выполнять его конфигурирование непосредственно по линии связи. С помощью стандартных RDM-запросов производится установка стартового DMX-адреса, а также выбор режима работы устройства (Personality).
Помимо функций управления, контроллер поддерживает телеметрию и дистанционный контроль основных параметров оборудования. Встроенные средства измерения позволяют получать информацию о токе нагрузки, напряжении питания, потребляемой мощности и температуре платы контроллера. Дополнительно предусмотрен внешний температурный датчик на основе NTC-термистора, который может быть установлен непосредственно на плате светодиодов, радиаторе или другом контролируемом источнике нагрева.
Основные возможности контроллера:
- добавление поддержки RDM существующим DMX-светильникам и другим управляемым устройствам;
- дистанционная установка стартового DMX-адреса;
- выбор режима работы Personality по RDM;
- измерение тока нагрузки и напряжения питания;
- определение потребляемой мощности;
- контроль температуры контроллера;
- контроль температуры нагрузки при помощи внешнего NTC-датчика;
- возможность заводской установки требуемого DMX-адреса и Personality перед поставкой;
- возможность реализации автоматизированной адресации пикселей по предварительному согласованию с заказчиком.
Контроллер подходит как для разработки новых световых приборов, так и для модернизации существующего оборудования, позволяя добавить возможности удалённой настройки и диагностики без существенного изменения основной электроники светильника.
