DMX PORT PROTECTOR B310_1.1 — модуль защиты DMX/RS-485 линии от импульсных перенапряжений. Плата предназначена для встраивания в светильники, контроллеры и другое оборудование с DMX-портами, которое работает на объектах с протяжёнными линиями управления.
Модуль строится на двухступенчатой схеме: быстродействующий TBU-ограничитель в паре с газовым разрядником гасят импульсные помехи и перенапряжения, возникающие в линии при грозовых наводках и коммутационных выбросах. Время срабатывания защиты — не более 1 мкс.
B310_1.1 обеспечивает класс защиты 4 по IEC 61000-4-5 и при этом практически не влияет на качество DMX-сигнала: проходное сопротивление не превышает 26 Ом, а ёмкость линий относительно земли — не более 100 пФ.
Модуль включается в разрыв линии управления: вход подключается к разъёму J1, защищённое оборудование — к выходу J2. Для корректной работы защиты обязательно подключение контакта GND к заземлению или общему проводу системы.

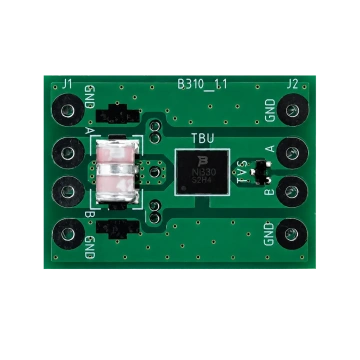

Плата выполнена в компактном бескорпусном исполнении и предназначена для установки внутрь светильников, корпусов оборудования и шкафов управления.
DMX PORT PROTECTOR B310_1.1 — решение для производителей и интеграторов, которым нужно защитить DMX-порты оборудования от импульсных перенапряжений без ухудшения качества сигнала в линии.
